Любой, кто провел время на нефтеперерабатывающих заводах, морских платформах, горнодобывающих предприятиях или электростанциях, понимает, насколько неумолимыми могут быть условия технологического процесса. Жидкости часто работают при температуре, превышающей 600°C, давление достигает тысяч фунтов на квадратный дюйм, а сама среда может содержать острые твердые вещества, сильные кислоты или высокие уровни сероводорода, которые безжалостно воздействуют на металлы. В таких условиях шаровые краны с мягким седлом быстро выходят из строя — их полимерные седла плавятся, разбухают или растворяются, что приводит к утечкам и частым отключениям. Шаровые краны с металлическим седлом решают эту проблему за счет прямого контакта металла с металлом между шаром и седлами, обеспечивая пожаробезопасное уплотнение и надежное перекрытие даже в экстремальных условиях.
Ключ к успеху заключается в обеспечении долговечности этих клапанов. Коррозия действует медленно, но неуклонно, разрушая важные поверхности до тех пор, пока не будет нарушено уплотнение. Абразивные частицы, кавитация, резкие перепады температуры и высокоскоростной поток вызывают гораздо более быстрые механические повреждения, изнашивая седла и корпуса до тех пор, пока клапан не перестанет плотно закрываться. Заводы, специализирующиеся на выпуске шаровых кранов с металлическим седлом для тяжелых условий эксплуатации, решают обе проблемы в лоб, смешивая лучшие сплавы, защитные покрытия, продуманный дизайн и строгие испытания для создания продуктов, которые обычно служат в течение пятнадцати-двадцати лет - намного превосходя стандартные клапаны, которые могут нуждаться в замене каждые несколько месяцев.

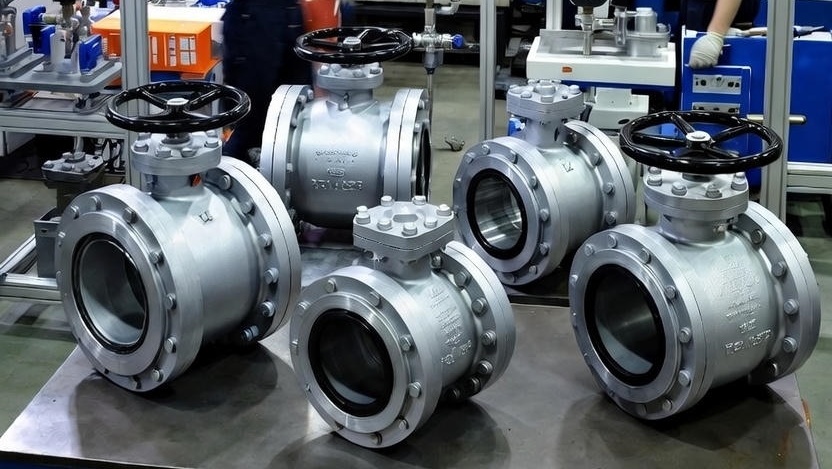

По своей сути шаровой кран с металлическим седлом представляет собой точно обработанный сферический шар, который вращается на девяносто градусов внутри кованого или литого корпуса, открывая или закрывая поток через центральное отверстие. В плавающих конструкциях давление в линии на входе прижимает шар к седлу на выходе, образуя уплотнение. Версии с цапфой фиксируют шар на верхних и нижних шарнирах, позволяя седлам двигаться внутрь, обычно с помощью пружин или давления жидкости. Седла начинаются с колец из нержавеющей стали или никелевого сплава, затем на них наносятся толстые наплавочные слои — стеллита для окислительных условий, карбида вольфрама для абразивных суспензий или карбида хрома для восстановительных кислот. После нанесения наплавки и термообработки шар и седла притираются друг к другу до тех пор, пока они не сопрягаются почти идеально, обеспечивая уровень утечки, который соответствует или превосходит самые строгие отраслевые требования, не полагаясь на мягкие уплотнения.
Материалы корпуса варьируются от углеродистой стали для более мягких условий эксплуатации до дуплексной нержавеющей стали для воздействия морской воды и полностью никелевых сплавов, таких как Inconel или Hastelloy, когда химический состав очень агрессивен. Готовый клапан должен выдерживать экстремальные температуры и давления, сохраняя при этом разумный крутящий момент и сохраняя производительность в течение тысяч циклов.
Коррозия проявляется во многих формах — равномерном утонении, локализованной точечной коррозии, растрескивании, хлоридном растрескивании, сульфидном растрескивании под напряжением или гальваническом ускорении — и каждая из них требует конкретных контрмер, начиная с стадии сырья.
Выбор правильного базового сплава является основой. Условия процесса — химический состав жидкости, температурный диапазон, давление и следы примесей — определяют, достаточно ли нержавеющей стали 316L, необходимы ли дуплексные или супердуплексные марки для устойчивости к хлоридам или необходим ли сплав на основе никеля, такой как Inconel 625 или Hastelloy C-276. Применение в кислых средах соответствует строгим рекомендациям NACE MR0175/ISO 15156 для предотвращения растрескивания. Каждое поступающее тепло материала анализируется спектроскопически для проверки состава и отбраковки партий, содержащих избыточное количество серы, фосфора или других вредных элементов.
Твердые накладки защищают поверхности сидений, а также противостоят химическому воздействию. Эти слои наносятся с помощью автоматизированной TIG-сварки, плазменной дуговой сварки, высокоскоростного газокислородного напыления или лазерной наплавки, выбранной в зависимости от требуемой толщины и минимального разбавления подложки. Термическая обработка после сварки снимает напряжения, которые в противном случае могли бы создать пути коррозии. Дополнительные защитные покрытия, такие как химическое никелирование или тонкие нитридные пленки, нанесенные методом физического осаждения из паровой фазы, обеспечивают дополнительную защиту внутренних каналов и стержней.
Качество поверхности имеет решающее значение. Внутренние отверстия и полости полируются или подвергаются электрополировке до зеркальной гладкости, исключая крошечные щели, в которых может начаться точечная коррозия. Химическая пассивация после механической обработки и сварки восстанавливает защитный оксидный слой на деталях из нержавеющей стали.
Особенности конструкции исключают многие риски коррозии. Гладкие внутренние контуры предотвращают образование застойных зон, вентилируемые полости корпуса предотвращают скопление жидкости, а дренажные отверстия обеспечивают полную промывку во время технического обслуживания. Уплотнения штока включают в себя нагруженную под напряжением графитовую набивку или сильфоны для предотвращения попадания технологической среды в критические зоны, а тщательный выбор материала предотвращает возникновение гальванических пар.
Абразивные суспензии, высокоскоростные газы, кавитация и быстрые изменения температуры могут разрушить посадочные поверхности гораздо быстрее, чем одна только химическая коррозия. Производители решают эти проблемы с помощью целенаправленных решений.
Для абразивной работы в качестве посадочных материалов используются марки карбида вольфрама, которые достигают твердости выше 70 HRC, сохраняя при этом достаточную вязкость, чтобы противостоять ударам частиц. Постоянные усовершенствования регулируют размер зерна и содержание связующего вещества в соответствии с конкретными используемыми твердыми веществами. В самых тяжелых условиях применения усовершенствованная керамика или специальные покрытия повышают производительность еще больше.
Геометрия потока играет важную роль в уменьшении эрозии. Контурные карманы седел, сменные компенсационные кольца на выходе и антикавитационная накладка помогают распределять энергию и отводить твердые частицы от уплотняющих поверхностей. Конструкции цапф с подпружиненными седлами сохраняют постоянную силу контакта даже после незначительного износа, что значительно продлевает срок службы.
Термоциклирование требует совместимых скоростей расширения между шаром, седлами и корпусом, а также контролируемой термической обработки для минимизации искажений. Некоторые конструкции сидений предусматривают небольшую гибкость, позволяющую приспособиться к дифференцированному росту без потери предварительной нагрузки.
Тестирование подтверждает, что все работает так, как ожидалось. Помимо стандартных испытаний на давление и герметичность седла, клапаны подвергаются тысячам циклов при рабочей температуре, длительной работе в шламовых контурах, испытаниям на огнестойкость в соответствии со стандартами API и проверкам на неорганизованные выбросы. Ускоренные испытания на коррозию в автоклавах или камерах соляного тумана сокращают годы потенциального воздействия до недель, обеспечивая быструю обратную связь по новым комбинациям материалов.
Реальные характеристики рассказывают правдивую историю. Нефтеперерабатывающий завод на побережье Мексиканского залива перешел на клапаны из хастеллоя с карбид-вольфрамовым тримом для работы с серной кислотой, что позволило увеличить срок безотказной работы с двух до более чем шести лет. На заводе по добыче нефтеносных песков в Альберте, работающем с горячим битумом, наполненным острым песком, срок службы седла увеличился с месяцев до более двух лет за счет использования каналов с твердосплавными футеровками и противоэрозионных экранов. Платформы Северного моря, работающие в холодных условиях с высоким содержанием CO₂, достигли десяти лет герметичной эксплуатации благодаря супердуплексным корпусам и накладкам из инконеля.
Хорошо зарекомендовавшая себя фабрика шаровых кранов с металлическим седлом достигает этих результатов за счет внутреннего контроля каждого критического этапа — от выбора сплава и нанесения твердого покрытия до окончательной притирки и испытаний. Поддерживая строгий контроль качества на протяжении всего производства, такие заводы обеспечивают стабильную производительность даже в самых требовательных приложениях. Еще один ведущий завод по производству шаровых кранов с металлическим седлом заслужил признание за развитие технологии нанесения покрытий, в частности за счет накладок с низким разбавлением, нанесенных лазером, которые значительно продлевают срок службы клапана в высокоабразивных растворах.
Прогресс продолжается благодаря аддитивному производству для сложной внутренней геометрии, наноструктурным покрытиям, сочетающим чрезвычайную твердость с низким коэффициентом трения, встроенным датчикам для мониторинга седел в режиме реального времени и более широкому использованию переработанных высокоэффективных сплавов, которые сохраняют свойства, одновременно снижая воздействие на окружающую среду.
Создание шаровых кранов с металлическим седлом, которые прекрасно себя чувствуют в суровых условиях эксплуатации, требует глубоких металлургических знаний, точного проектирования поверхностей, пристального внимания к характеристикам потока и неустанных испытаний. Заводы, которые владеют этими элементами, производят клапаны, которые значительно превосходят технические характеристики, обеспечивая безопасную и прибыльную работу предприятий еще долгое время после того, как более дешевая продукция вышла бы из строя.
